一、概述

繼電保護向量檢查是新建變電站調試和投運的重要試驗工作，《國家電網公司十八項電網重大反事故措施》和 《繼電保護和安全自動裝置檢驗規程》要求：新安裝的繼電保護裝置及回路，在投入運行前，必須用一次電流及實 際工作電壓加以檢驗和判斷繼電保護向量是否正確。這是多年運行經驗的總結，為電力系統繼電保護的安全運行發 揮了至關重要的作用。

但在投運初期，負荷組織往往較為困難，常常因為系統潮流小、設備負荷輕不能及時完成繼電保護向量測試任 務，給繼電保護正確投運造成困難。

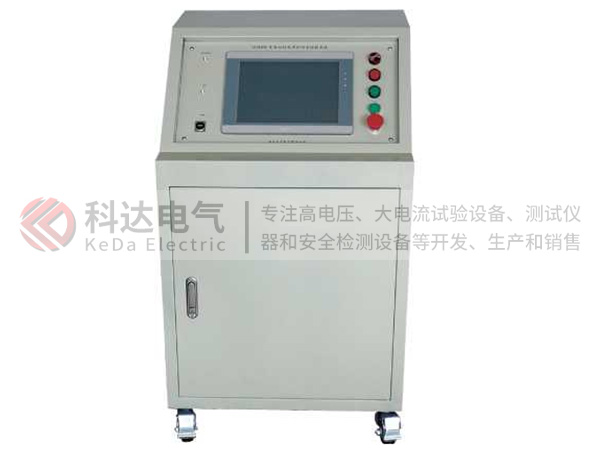

KD1000變電站繼電保護向量檢驗系統很好的解決了這一問題。

KD1000變電站繼電保護向量檢驗系統國內領先、技術先進，經國網電科院實驗室驗證和現場實際使用，完全滿足 新建變電站和技改變電站工程實際需要，解決了以往工程投產組織負荷困難、倒閘操作多、加裝臨時保護多、保護 整定計算工作量大等難題，縮短了工程投產時間，提高了工程投產的效率和安全性。

KD1000變電站繼電保護向量檢驗系統包括：三相500A大電流試驗設備1臺，三相300A大電流試驗設備1臺，三 相10kV高電壓試驗設備1臺，大電流三相輸出線2組，高電壓三相輸出線1組，吸盤式天線3個，GPS/BDS天線3個。

使用KD1000變電站繼電保護向量檢驗系統，模擬一次負荷，可以完全滿足220kV、500kV、lOOOkV變電站繼電保護 向量檢查的試驗要求。

二、功能特點

1、裝置設計新穎，輕便靈活，三臺設備可以分別獨立使用，也可以兩臺或三臺聯機組合使用；

2、裝置采用高頻開關原理設計，帶載能力突出，輸出穩定、精度高、時間長，各相電流、電壓輸出幅值、相 位、頻率單獨可調；

3、可模擬一次電流、一次電壓回路各種三相對稱、不對稱向量，用于變電站母線、線路及變壓器的實際負荷模 擬；

4、輸出大電流、高電壓到變電站的一次設備，可以檢查繼電保護裝置及二次回路的正確性和完整性，在檢查繼 保裝置向量正確性的同時，可以檢查測控裝置、安自裝置、計量裝置、錄波裝置等二次設備的向量正確性；

5、線路保護向量檢驗試驗，電流、電壓的輸出可以模擬線路 空載、線路帶載、阻性負荷、感性負荷等各種運行狀態；

6、母線保護、變壓器保護向量檢驗試驗，電流、電壓的輸出可以模擬區內故障及區外故障運行狀態；

7、采用GPS、北斗復合授時及無線或光纖通信技術，遠程控制和修改數據參數，三臺裝置可互為主從機，同步輸出電流、電壓量；

8、使用高亮度大屏幕TFT液晶屏，顯示電流、電壓、相位，并有電流電壓矢量圖，漢字菜單顯示，通過觸摸屏操作；

9、裝置具有過熱、過載、開路保護功能，面板上設有緊急停止按鈕；

10、電壓輸出采用高電壓隔離輸出方式，高壓部分遠離控 制部分，電壓輸出線采用高壓絕緣輸出線，使用安全可靠。

三、系統各部分技術參數

1.三相500A大電流試驗設備技術指標

2 .三相300A大電流試驗設備技術參數

3.三相10KV高電壓試驗設備技術參數

四、測試示意圖

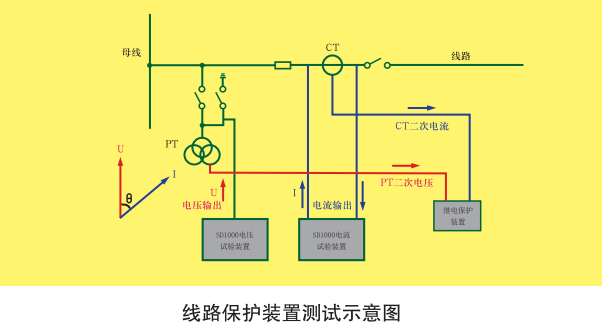

1、線路保護裝置測試

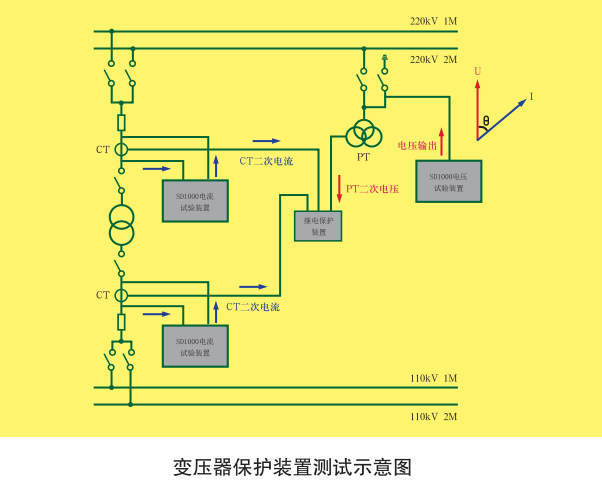

2、變壓器保護裝置測試

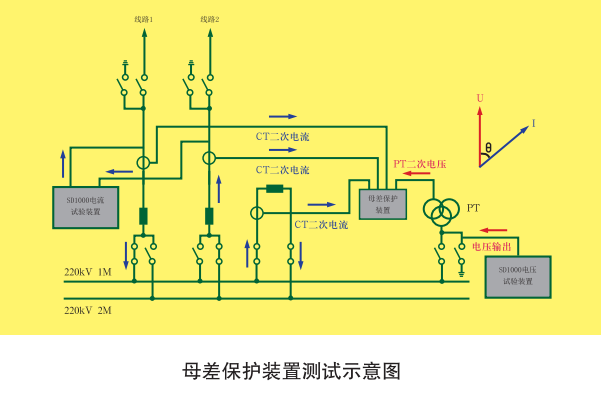

3、母差保護裝置測試

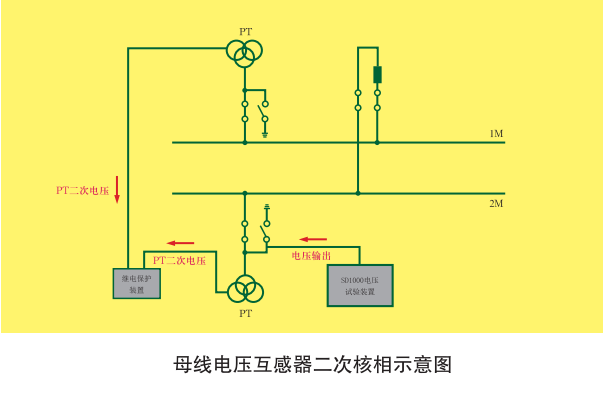

4、母線PT二次核相

五、設備配置表
